1 范圍

      本標準規定了消防用開門器的術語和定義、型號、技術要求、試驗方法、檢驗規則以及標志、包裝、運輸、貯存。

      本標準適用于消防隊員在滅火和應急救援中使用的開門器。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 191 包裝儲運圖示標志

      GB/T 9969 工業產品使用說明書 總則

      GB/T 3683 橡膠軟管及軟管組合件 油基或水基流體適用的鋼絲編織增強液壓型 規范

      SH 0358 10號航空液壓油

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      消防用開門器 door opener for fire fighting

      消防隊員在滅火和應急救援中，用于破拆門體和門框結構的工具。

3.2

      最大開啟力 maximal opening force

      在額定工作壓力下，消防用開門器在開啟方向上能對開啟對象產生的最大作用力。

3.3

      最大開啟距離 maximal opening distance

      消防用開門器的兩底腳腳尖沿開啟方向所能張開的最大距離。

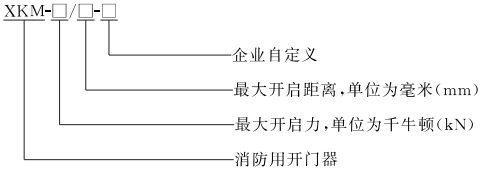

4 型號

      標記示例：XKM-80/100表示最大開啟力為80kN，最大開啟距離為100mm的消防用開門器。

5 技術要求

5.1 消防用開門器

5.1.1 外觀

      消防用開門器（以下簡稱開門器）的外表面應光滑平整，無毛刺及加工缺陷，金屬件表面應進行防腐蝕處理。

5.1.2 開啟力和開啟距離

      開門器的最大開啟力不應小于60kN，最大開啟距離不應小于60mm。

5.1.3 開啟性能

      開門器開啟過程應平穩，按6.2.3規定的試驗方法試驗后，不應有泄漏和機械損壞現象。

5.1.4 底腳回位性能

      開門器底腳的回位過程平穩，回位后兩底腳腳尖的間距不應大于2mm。

5.1.5 強度

      開門器應能經受1.5倍額定工作壓力的強度試驗，按6.2.5規定的試驗方法試驗后，不應有泄漏和機械損壞現象。

5.1.6 高低溫性能

      開門器按6.2.6規定的試驗方法試驗后，應動作正常，無異?，F(xiàn)象。

5.1.7 密封性

      開門器按6.2.7規定的試驗方法試驗后，其最大位移量不應大于1mm。

5.1.8 可靠性

      開門器按6.2.8規定的試驗方法試驗后，應動作正常，無泄漏、機械損壞及異?，F(xiàn)象。

5.2 附件

5.2.1 液壓軟管

5.2.1.1 開門器使用的液壓軟管兩端應設置金屬護套，液壓軟管應符合GB/T 3683的要求。

5.2.1.2 開門器使用的液壓軟管及液壓接頭按6.3規定的試驗方法試驗后，不應出現滲漏現象。

5.2.2 液壓接頭

5.2.2.1 開門器使用的液壓接頭應帶有自鎖功能和防塵裝置。

5.2.2.2 開門器使用的液壓接頭按6.4規定的試驗方法試驗后，應無破損、滲漏或永久性變形。

5.2.3 液壓油

      開門器使用的液壓油應符合SH0358的要求。

6 試驗方法

6.1 試驗條件

6.1.1 開門器試驗裝置，見圖1。

6.1.2 試驗所用壓力傳感器的測量準確度不應低于0.4級。

6.1.3 試驗所用位移傳感器的測量準確度不應低于0.1mm。

6.1.4 試驗所用力傳感器的測量準確度不應低于0.1kN。

6.1.5 除高低溫試驗外，本標準的試驗應在環境溫度為25℃±10℃的條件下進行。

6.2 開門器試驗

6.2.1 外觀檢查

      用目測方法進行檢查。

6.2.2 開啟力和開啟距離試驗

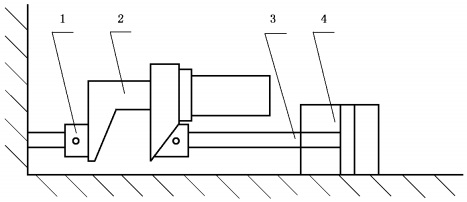

      將開門器和試驗裝置的測試油缸活塞桿端部相接，如圖1所示。開門器進出油口與試驗裝置的動力源連接。在額定工作壓力下，開門器推壓測試油缸活塞桿，從閉合位置伸展至最大開啟距離，用力傳感器測出開啟力；同時，測出開門器的開啟距離。

      說明：

      1-固定端：

      2-開門器；

      3-活塞桿；

      4-測試油缸。

圖 1

6.2.3 開啟性能試驗

      將試驗裝置的測試油缸活塞桿伸長與試驗裝置的固定端相抵，測試油缸對固定端逐漸施加作用力，直至力的大小為開門器最大開啟力的95％。開門器進出油口與試驗裝置的動力源連接，將固定腳和活動腳伸入試驗裝置的測試油缸活塞桿與固定端之間。如圖1所示，開門器在額定工作壓力下推壓測試油缸活塞桿，測試油缸內壓力保持不變，開門器從閉合位置伸展至位移為最大開啟距離的50％。觀察開門器動作以及有無泄漏和機械損壞情況。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
